增光片，作為液晶顯示器背光模組中的關鍵組件，通過其獨特的棱鏡陣列結構有效提升了光線的匯聚與正面出射效率，從而增強了顯示亮度和均勻性。然而，在增光片的貼合加工過程中，面臨著對位精度要求高、操作復雜等挑戰。為了克服這些困難，MasterAlign視覺對位軟件應運而生，為貼合機加工增光片提供了強有力的技術支持。

MasterAlign視覺對位軟件通過集成先進的圖像處理和算法優化技術，實現了對增光片及其他光學膜材的高精度對位。MasterAlign軟件的界面友好、操作便捷，支持快速配置和調試，能夠迅速適應不同型號和規格的貼合機需求，可以說是當前市面上操作上手難度最低的軟件之一。在貼合過程中，該軟件能夠準確識別并定位增光片上的關鍵位置信息，確保與背光模組其他部件的精確貼合。

此外，MasterAlign視覺對位軟件還具備高兼容性和可擴展性，能夠輕松集成到各種品牌和型號的工業相機、PLC、機械手等設備中，形成完整的自動化貼合系統。這一特性不僅簡化了操作流程，提高了工作效率，還降低了人為因素對貼合質量的影響。

通過使用MasterAlign視覺對位軟件，貼合機在加工增光片時能夠顯著提升對位精度和效率，減少不良品率，提升整體生產效率和產品質量。同時，MasterAlign軟件還提供了豐富的定制化選項，以滿足不同客戶的個性化需求，為液晶顯示器等光學產品的生產提供了更加可靠和高效的解決方案。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

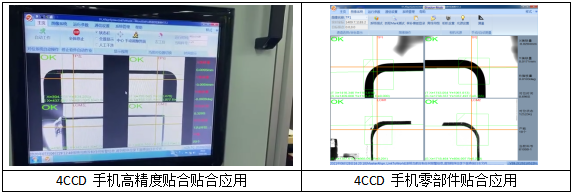

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此增光片貼合案例中使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其軟件對位精度可達±0.002mm，而對位的時間在0.3s內完成。

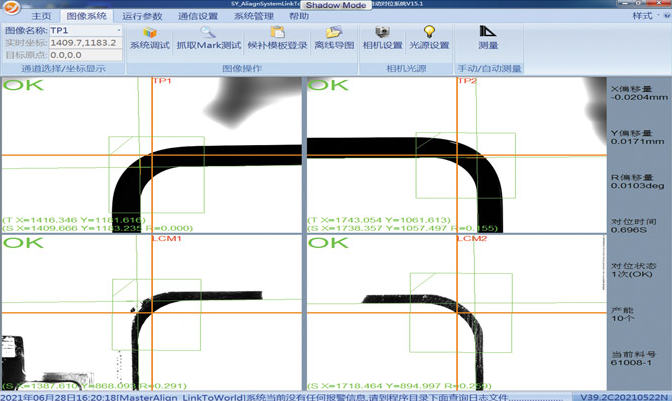

MasterAlign-4C軟件主界面

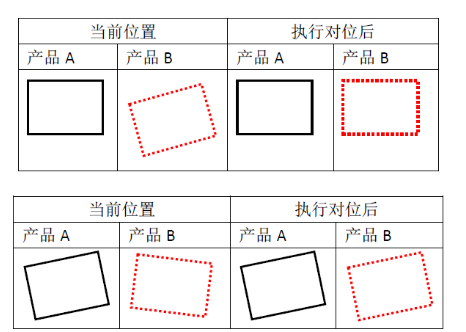

對位原理圖示

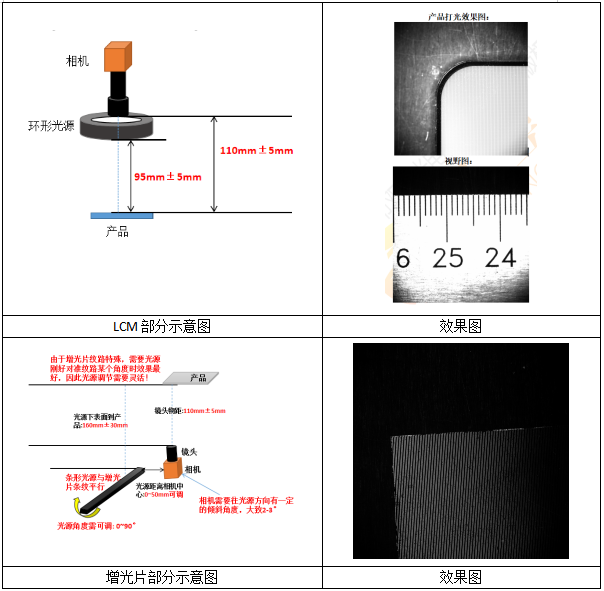

打光配置和實際Mark電拍照圖如下：

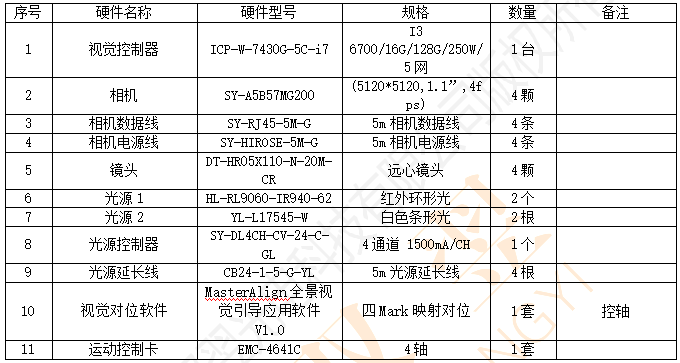

硬件配置清單如下：

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品?？蛻魪奈覀冸p翌得到的不僅僅是現成的方案，更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展，更是符合客戶利益的理性發展。

手機增光片視覺貼合應用
