機器視覺系統，特別是 MasterAlign 視覺對位系統，為網箱翻版覆膜難題提供了卓越的解決方案。MasterAlign 系統配備高分辨率圖像采集設備，能夠迅速捕捉翻版的輪廓、表面特征以及預先設置的定位標識。借助先進的圖像識別算法，即便表面存在污漬、生物附著痕跡，或者因材質特性產生反光、折射等視覺干擾，也能精準識別出最佳覆膜位置，實現毫米級甚至更高精度的定位，定位精度可達 ±0.1mm。

在覆膜過程中，MasterAlign 系統依據精準定位結果，實時、精確地引導覆膜設備動作。它會根據網箱的形狀、材質以及覆膜材料的特性，智能調整覆膜的壓力、速度和角度，確保覆膜平整、牢固地覆蓋在網箱翻版指定位置，有效避免因覆膜偏差產生的氣泡、縫隙、翹邊等問題，大幅提升覆膜質量，使覆膜合格率達到 98% 以上。

MasterAlign 視覺對位系統操作簡便，界面友好，新員工經過簡單培訓即可熟練上手。其具備強大的兼容性，可與各類網箱翻版覆膜設備無縫集成，無論是小型的手動覆膜裝置，還是大型的自動化覆膜生產線，都能實現高效協同工作。在生產過程中，系統實時監測覆膜狀態，一旦檢測到網箱位置變動、覆膜材料供應異?；蚋材ぴO備運行參數偏差，立即自動調整設備動作，保證覆膜過程的連續性與穩定性。這不僅顯著提高了覆膜效率，相較于傳統機械定位覆膜，效率提升可達 3 - 5 倍，還極大減少了人工干預所帶來的時間成本與人為誤差，降低了工人勞動強度。

使用雙翌MasterAlign視覺對位軟件后，翻版覆膜機的應用變得更加廣泛和高效。它不僅解決了高精度對位、應力控制及材料兼容性等難題，還提升了生產效率和產品質量。這一技術的引入為整個智能制造行業的創新和發展注入了新的活力，推動了行業的進步和發展。

綜上所述，翻版覆膜機在包裝、印刷、電子等領域發揮著重要作用，而雙翌MasterAlign視覺對位軟件的引入則解決了行業面臨的困難和難題，為翻版覆膜機的應用提供了更加高效和精準的解決方案，推動了行業的進步和發展。

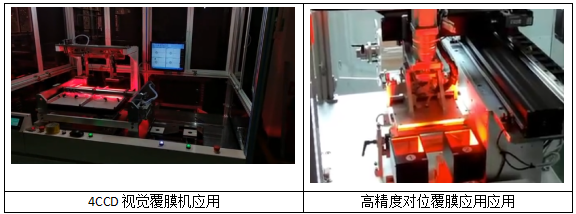

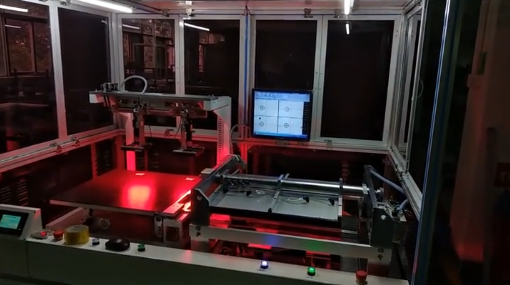

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對位精度可達到±0.02mm，而工作中穩定保持對位時間在0.04s內完成。

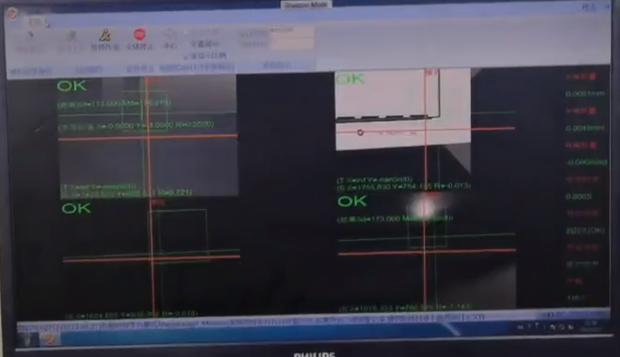

MasterAlign-4C軟件主界面

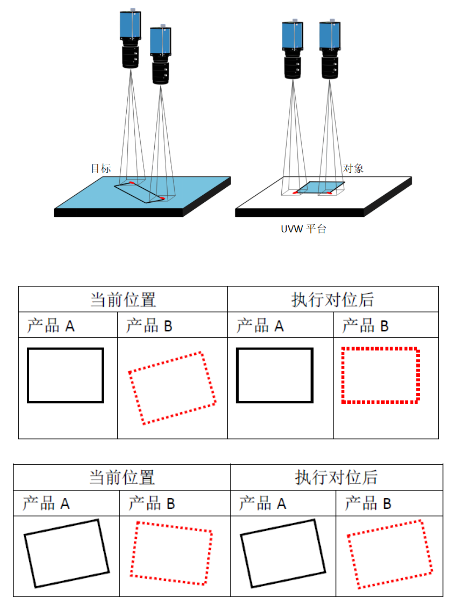

對位原理圖示

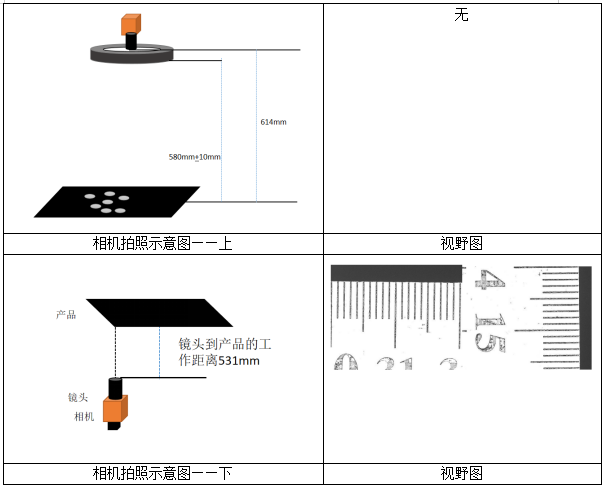

打光配置和實際Mark電拍照圖如下：

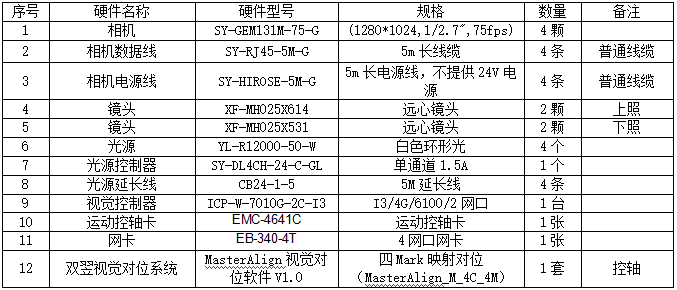

硬件配置清單如下：

此方案適用領域為:FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
