在電子屏幕生產制造中，定位點膠是極為關鍵的一環，其精準度直接關乎屏幕的顯示效果、耐用性與整體品質。電子屏幕結構精密，內部線路復雜，傳統點膠方式依賴人工經驗或簡單機械定位，難以滿足高精度、高一致性的點膠要求，容易出現點膠位置偏差、膠量不均等問題，進而導致屏幕出現漏光、短路等故障，影響產品的良品率與市場競爭力。

MasterAlign視覺對位軟件的出現，為電子屏幕定位點膠帶來了革新性的解決方案。該軟件借助先進的機器視覺技術，配備高分辨率工業相機，能夠快速且清晰地捕捉電子屏幕的表面特征與預設的定位標記。無論是微小的線路圖案，還是隱藏在角落的定位點，相機都能精準識別并獲取其精確位置信息。

軟件內置的智能算法對采集到的圖像進行分析與處理。通過復雜的運算和比對，能夠精確計算出屏幕的實際位置、角度以及與點膠路徑的偏差。該算法具備高度的靈活性和適應性，能夠根據不同型號、尺寸和設計的電子屏幕，進行調整，確保定位的準確性和穩定性。計算精度可達幾個絲，為精準點膠加工提供了堅實的視覺技術支持。

基于精確的位置和偏差數據，MasterAlign軟件與點膠設備實現無縫協同。它能夠實時控制和引導點膠設備的運動軌跡，確保點膠頭準確無誤地移動到預定的點膠位置。同時，軟件還能精確控制膠量的輸出，根據不同的點膠需求，如線條寬度、點膠厚度等，實現精準的膠量分配。在點膠過程中，軟件持續監測點膠狀態，一旦發現偏差或異常，立即進行實時調整和糾正，保證每一處點膠都符合高質量標準。

MasterAlign視覺對位軟件操作簡便，界面直觀友好。操作人員只需在軟件中輸入相應的屏幕參數和點膠要求，軟件即可自動生成最優的點膠方案。此外，軟件具有強大的兼容性，能夠與各種品牌和型號的點膠設備集成，方便企業進行設備升級和改造。

目前，MasterAlign視覺對位軟件已廣泛應用于手機、平板電腦、顯示器等各類電子屏幕的生產制造中，幫助企業大幅提高了點膠的精度和效率，降低了生產成本，提升了產品的整體質量和市場競爭力。隨著電子屏幕技術的不斷發展和升級，MasterAlign軟件將持續發揮重要作用，為電子屏幕生產提供更加精準、可靠的定位點膠解決方案。

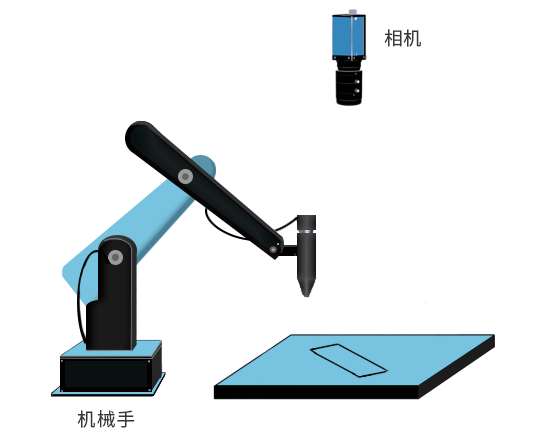

MasterAlign單相機視覺對位系統在這項手機封裝案例中的應用模型如下：

MasterAlign軟件系統在工業自動化領域有著廣泛應用。本案例展示了MasterAlign軟件在執行高精度、高速對位任務時的卓越性能，特別是在點膠加工過程中，對位精度高達±0.01mm，同時整個對位流程在0.3秒內迅速完成。

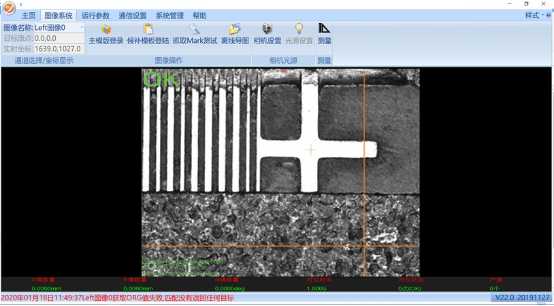

MasterAlign單相機引導點膠路徑規劃應用軟件主界面

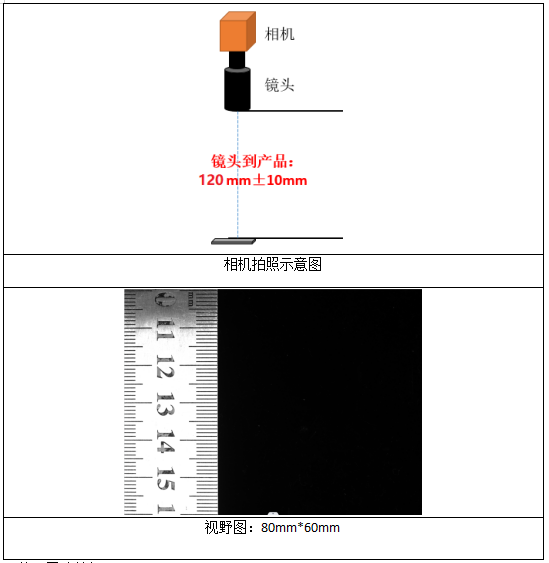

打光配置和實際Mark點拍照圖如下：

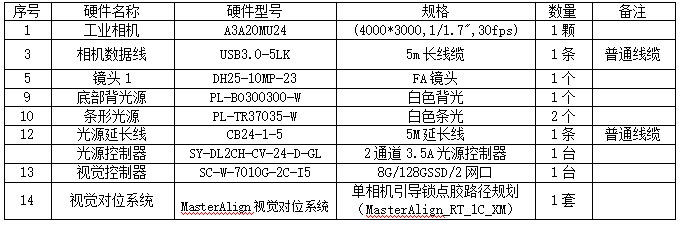

硬件配置清單如下：

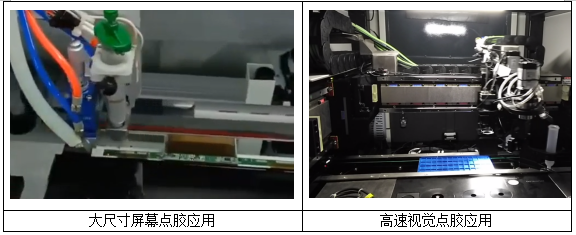

此方案適用領域為:各式電子元件，如電阻、電容、芯片等、集成電路的保護封裝、點膠封裝、線路板點錫膏、燈具的灌裝。視覺引導機械臂、機械手的點膠手機、平板電腦、顯示器等各類電子屏幕加工。
