在工業自動化與智能制造領域，機器視覺對位貼合技術已成為提升生產精度與效率的核心手段。該技術通過模擬人類視覺系統的感知能力，賦予機械設備“精準對位”與“智能操作”的能力，尤其在高精度裝配環節中發揮著不可替代的作用。

一、技術原理：光學感知與智能計算的融合

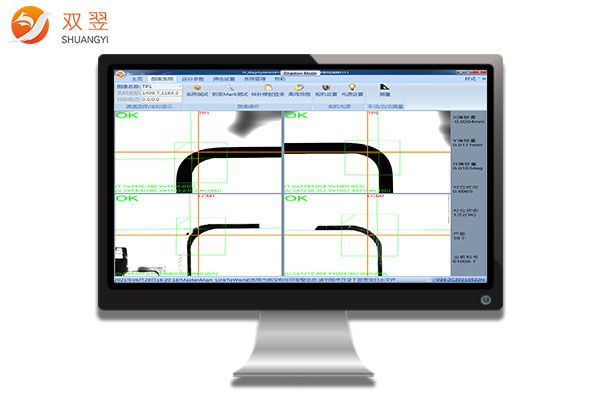

機器視覺對位貼合系統由工業相機、光學鏡頭、LED光源及圖像處理單元構成閉環控制系統。其核心原理是通過高分辨率成像設備捕捉待貼合物體的特征標記（Mark點），利用特征提取算法識別邊緣、角點或特定圖案，再通過幾何變換模型計算實際位置與理論位置的偏差量。

在半導體封裝領域，雙CCD視覺系統配合UVW運動平臺可實現微米級對準。系統采用透視變換算法，通過四個角點的空間坐標映射，將芯片與基板的相對位置偏差分解為X/Y軸平移量與旋轉角度，運動平臺根據計算結果進行實時補償。這種技術使晶圓級封裝的對準精度達到±1μm，較傳統機械定位提升一個數量級。

針對柔性材料的貼合需求，多相機協同定位技術展現出獨特優勢。在折疊屏生產中，四相機系統通過虛擬拼接技術覆蓋全域工作區，采用像素級邊緣檢測算法，使轉軸區銀漿印刷的定位精度穩定在±0.02mm。該方案通過動態調整光照角度，有效解決了透明基材反光導致的成像模糊問題。

二、視覺對位貼合應用場景

1. 半導體與顯示面板制造
在晶圓貼合、OLED屏幕封裝等工藝中，視覺對位系統可檢測0.1μm級的偏移量，確保芯片與基板的電氣連接可靠性。例如，?？低暤膶?duì)位貼合方案通過多相機模型，將背光模組貼合平整度誤差控制在±0.05mm以內，顯著降低氣泡產生率。

2. 精密電子裝配

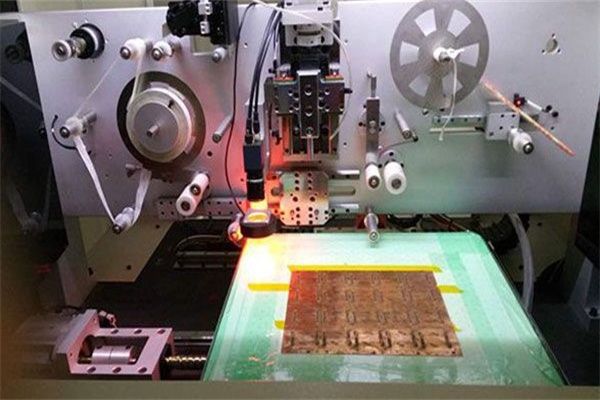

FPC柔性電路板與硬板的熱壓貼合需精確對齊焊盤，視覺系統通過識別0.2mm間距的焊點，控制熱壓頭壓力與溫度，避免虛焊或短路。此外，在5G通信設備制造中，系統可檢測毫米波天線模塊的貼裝角度誤差（≤0.1°）。

3. 新能源電池生產
極片疊片工藝中，視覺對位系統通過雙目相機檢測隔膜與極片的對齊度，將疊片錯位控制在±0.3mm以內，提升電池能量密度與安全性。在封裝環節，系統可識別鋁塑膜封口的壓傷、褶皺等，替代人工目檢。

從微電子封裝到結構件裝配，機器視覺對位技術正在重塑制造業的精度標準。隨著算法模型的持續優化與硬件性能的突破，該技術將向更高速度、更高精度、更強適應性的方向發展。在工業4.0的浪潮中，視覺對位系統不僅是生產裝備的核心組件，更成為推動智能制造升級的關鍵基礎設施。
