1.概述

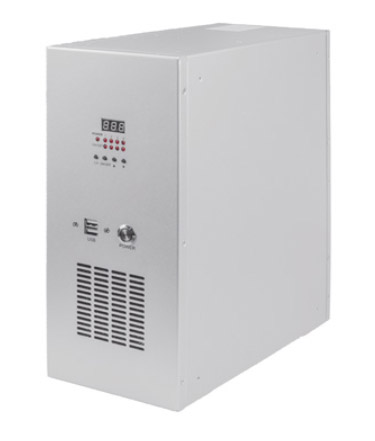

       工控機是工業控制計算機的簡稱，是1種采用總線結構，對生產過程及機電設備、工藝裝備進行檢測與控制的工具統稱。工控機具備著重要的計算機屬性和特征，如具備著計算機主板、CPU、硬盤、內存、外設及端口，并有操作系統、控制網絡和協議、計算能力、友好的人機界面。工控行業領域的產品和技術很特別，屬于中間產品，是為其它各行業領域提供穩定、可靠、嵌入式、智能化的工控電腦。

2.如何接地？

       接地：接地對于減少在導體上產生的靜電荷是非常重要的,如果工控機和設備控制柜之間存在很大的電勢差，設置中存在電勢差的話，就會產生大電流破壞電子元器件。而工控機中的主板上面存在大量的電子元器件，容易造成系統的不穩定，甚至無法開機，因?yàn)殡娔X主板有保護措施。

機器接地安裝說明：

1.需要的外六角三組合螺絲 M3.5*6一根黃綠接地線

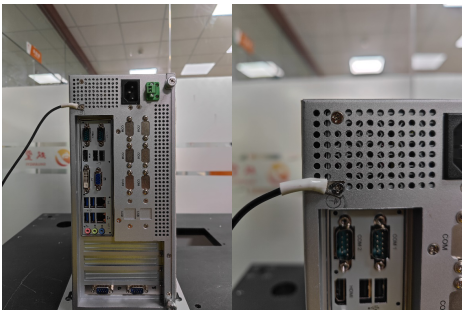

　　步驟1 、將接地線一端與機箱安裝到機箱接地螺絲處

　　步驟2.在機柜中安裝一顆機柜螺母

　　步驟3.將接地線另一端與機柜螺絲相連接

步驟4.機箱接地安裝完成

       接地必須良好，特別是濾波器的PGND、PC的接地端子和開關電源的PGND。接地線使用4~6平方的接地線，在條件有限的情況下，接地線不小于2.5平方。如果系統是金屬機框，可以將接地線可靠的接到系統的專用接地端子上。接地線盡量短、粗。保證盡可能小的接觸電阻和盡可能短的接地路徑。
