一、什么是絲??？

絲印通常是用作在 PCB 板上制定有用的信息，可以在組裝過程幫助用戶，用于標記元器件值，零件編號、極性等信息，還包含版本、制造商等信息。

絲印可以是字母、數字、文字。

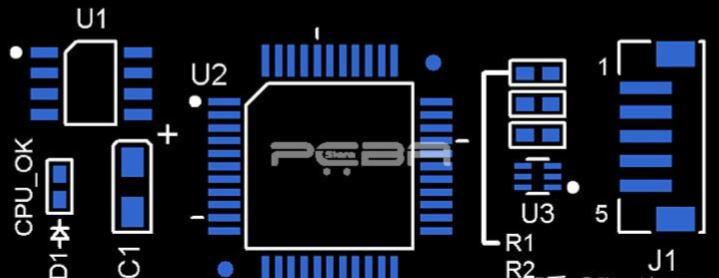

PCB 絲印圖

PCB 絲印是在 PCB 制造過程中完成的，但用于 PCB 組工藝步驟。下圖為成品圖上的絲印案例。

PCB 成品圖（絲印清晰可見）

二、PCB 絲印包含哪些信息？

1、極性參考標志

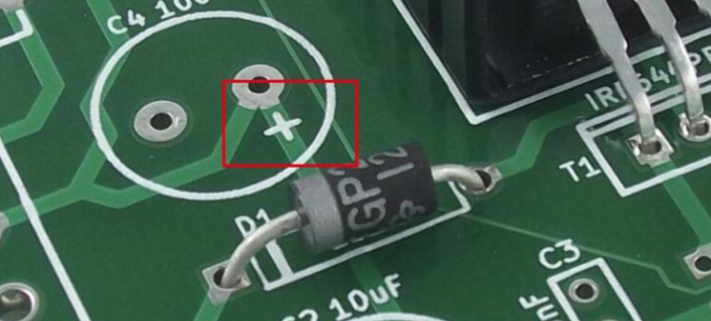

極性參考標志

2、確定測試點

3、元器件位號參考標志

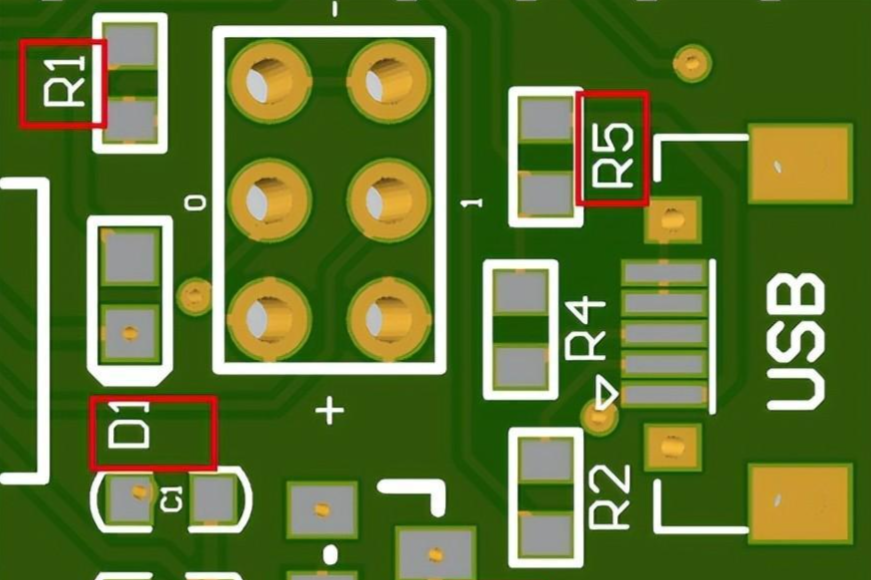

元器件位號參考標志

4、元器件邊界

5、元器件引腳標記

元器件引腳標記

6、每塊板唯一的識別號

7、公司標志

公司標志（圖片來源于百芯 EMA）

8、版本號

9、日期代碼

版本號、日期代碼

10、制造商的標志、序列號、批號

11、警告符號

12、法規標記
法規標記用于表明設計已通過檢查或者符合特定法規。
RoHS、FCC、CE 和電子廢物處理標志通常出現在已通過相關檢查的消費品和商業產品上。
如果在經過安全檢查的設計上看到的另一個標記： UL 標記，此標記表明該設計是由 UL 認證的制造商根據 UL796 和 UL94 標準制造和組裝的。

警告符號和法規標記
