工控機接地線示意

工控機是專門用于工業自動化控制和數據采集的計算機設備，它通過硬件和軟件的專業化設計，能夠滿足工業自動化系統的特殊需求，提高生產效率和品質，并確保工業自動化系統的安全和穩定運行。

接地：接地對于減少在導體上產生的靜電荷是非常重要的,如果工控機和設備控制柜之間存在很大的電勢差，設備中存在電勢差的話，就會產生大電流破壞電子元器件。而工控機中的主板上面存在大量的電子元器件，容易造成系統的不穩定，甚至無法開機，因為工控機主板有保護措施。

機器接地安裝說明：

1.需要的外六角三組合螺絲 M3.5*6一根黃綠接地線

　　步驟1.將接地線一端與機箱安裝到機箱接地螺絲處

　　步驟2.在機柜中安裝一顆機柜螺母

　　步驟3.將接地線另一端與機柜螺絲相連接

步驟4.機箱接地安裝完成

接地必須良好，特別是濾波器的PGND、PC的接地端子和開關電源的PGND。接地線使用4~6平方的接地線，在條件有限的情況下，接地線不小于2.5平方。如果系統是金屬機框，可以將接地線可靠的接到系統的專用接地端子上。接地線盡量短、粗。保證盡可能小的接觸電阻和盡可能短的接地路徑。

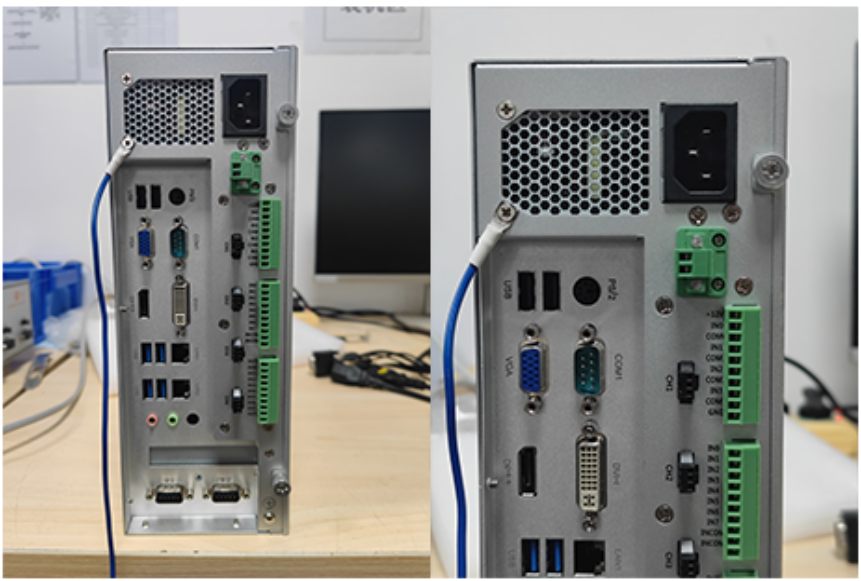

一、7010系列工控機接地示意

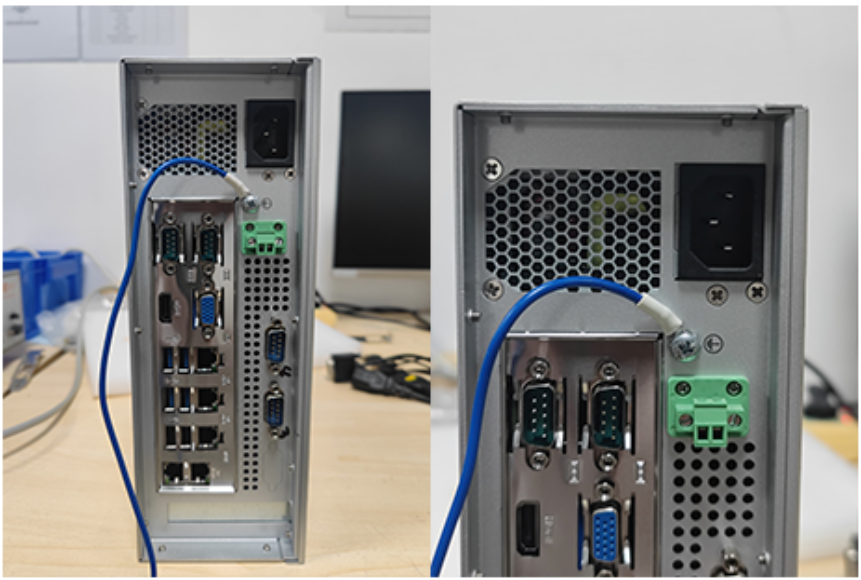

二、7100系列工控機接地示意

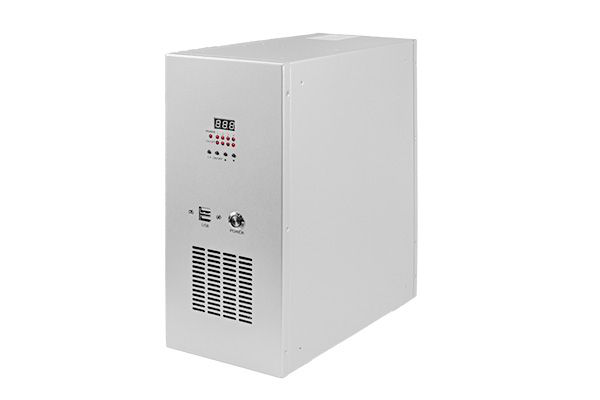

三、7130系列工控機接地示意

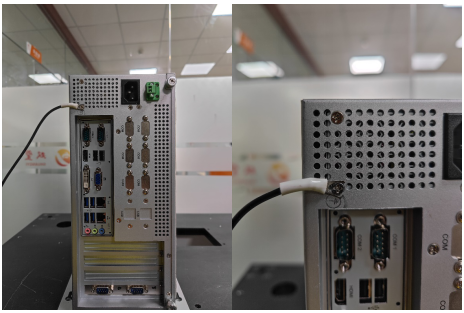

四、7230系列工控機接地示意
